FFAR /Hydra-70 - семейство 2.75" (70мм) неуправляемых ракет, которые используются авиацией США с начала 50-х годов. Первыми были НАР типа FFAR. Первоначально были разработаны фирмой Naval Ordnance Test Station для ВМС США в 1948 г. FFAR (Folding-Fin Aerial Rocket - ракета с раскрывающимся хвостовым оперением для поражения площадных целей или Folding-Fin Aircraft Rocket - авиационная ракета с раскрывающимся хвостовым оперением; именовалась также "Mighty Mouse"). Они широко использовались в Корейской и Вьетнамской войнах, а также Израилем в войнах на Ближнем востоке.
Конструктивно НАР FFAR состояла из 3 отсеков: головного (БЧ и взрыватель), корпуса двигателя (Мк4), хвостового (сопловой блок и механизм раскрытия оперения). Все отсеки соединены посредством резьбы. Раскрывающееся хвостовое оперение 4 перьевое. Перья расположены под углом - чтобы обеспечивать стабилизацию НАР. В последствие сопловой блок доработали (мод Мк40). Для улучшения точности четыре ракетных сопла расположены с перекосом в 240. Дальность стрельбы составляла √ 6 км (прицельная √ 3,4 км). Основными БЧ были ОФ М151 (длина √ 1,22 м, вес НАР √ 8,1 кг, вес БЧ √ 2,94 кг (ВВ √ 0,63 кг), ОФ БЧ М229 (длина √ 1,32 м, вес НАР√ 10,3 кг, БЧ √ 5,1 кг (ВВ √ 1,04 кг), кумулятивная М247 (длина √ 1,22 м, вес √ 8,1 кг, БЧ √ 2,9-3,0 (ВВ √ 0,405 кг).

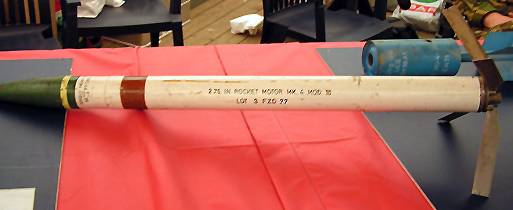

НАР FFAR с двигателем Мк-4

Для применения НАР с вертолётов AH-1G и UH-1B "Huey" использовали 19 зарядные ПУ M-159 или М-200. Или 7 зарядные М158. Боевые самолёты используют эти НАР из 7-ствольных ПУ LAU-32/A или из 19-ствольных LAU-3/A и LAU-69/A, причём обычно используются именно 19-ствольные ПУ. Военно-морской флот использует 19 зарядные LAU-61C/A и семизарядные пусковые установки LAU-68 D/A. Эти многократно используемые пусковые установки имеют внешнее термическое покрытие.






ПУ LAU-3 ПУ М-200

По итогам ближневосточных конфликтов и Вьетнама американцы стали активно совершенствовать 70мм НАР. Так появляется новый вариант НАР √ Improved HYDRA-70 или просто HYDRA-70. Первые партии этих НАР поступили в войска в 1981г.
Прежде всего, конструкторы Lockheed Martin Ordnance Systems установили за боевой частью маленький двигатель торцевого горения, поддерживающий вращение ракеты после окончания работы маршевого РДТТ и обеспечивающий ее стабилизацию, что увеличило прицельную дальность стрельбы до 4км. Новый ракетный двигатель Мк60, а позже Мк 66 (Mod 1, 2, 3) √ стал общим для всего семейства 70мм НАР. По сравнению с двигателем MK 40 (на FFAR), Мк66 более длинный (1059мм), снаряжён улучшенным ракетным топливом, имеет другую компоновку сопла. Его вес √ 6,2 кг. Возросшая скорость (до 1000м\с) и вращение обеспечивают лучшую устойчивость на траектории √ как следствие лучшую точность и дальность (до 10км). Значительно уменьшена дымность при пуске. Изменена конструкция стабилизатора √ он стал 3-х перьевым, складным на внешней поверхности корпуса.
Ракеты системы Hydra-70 используются Армейскими Силами Специального Назначения, Корпусом Морской пехоты США, Военно-морским флотом США, Военно-воздушными Силами США. Используются они для поражения широкого круга целей, а также постановки дымовых завес, освещения поля боя и тренировки.
Сейчас в Армии США ракеты Hydra-70 применяют с вертолётов, использующие 19 зарядные пусковые установки M-261 или семизарядные пусковые установки M-260. Производство этих пусковых установок начиналось в 1981г. В 1986г начинается выпуск новых ПУ: для USAF 19-зарядных LAU-130/A и 7-зарядных LAU-131/A, а для U.S. Navy 19 зарядных LAU-61C/A и 7 зарядных LAU-68D/A.
Новый двигатель Мк66 Mod.3 √ это вариант Mк 66 Mod.1 с предохранителем от случайного запуска HERO (Hazards of Electromagnetic Radiation to Ordnance). В 1991г Lockheed Martin Ordnance Systems разрабатывает новый двигатель Мк66 Mod.4 √ универсальные для всех родов войск применяющий НАР. С 1999г он поступает в войска. В 2004г разработан двигатель Mк 66 Mod.6, с 2-режимным РДТТ и повышенной дальности пуска и точностью.



ракетный двигатель Мк-66

Новая модификация ракетной системы HYDRA-70 включает следующие элементы:
  • пусковые установки LWL (Light Weight Launchers): M-260/M-261 на 7 и на 19 НАР;
  • ракетные двигатели MK-66 Mod 1, 2, 3, 4, 6;
  • БЧ различных типов (совместимые с FFAR и новые).
Основными типами ПУ для вертолётов стали M-260 и M-261. Вес пустой ПУ: М260 √14,4 кг, М261-14,6кг. Вес снаряжённой ПУ: М260 - 80-130кг, М261 - 270кг.



ПУ М-261 и М-260

Боевые части НАР HYDRA-70 унифицированы с FFAR, некоторые доработаны, так же разработаны и новые:
  • БЧ M151 НЕ- осколочно-фугасная, со взрывателем M423 PD;
  • БЧ M229 - усиленная осколочно-фугасная, со взрывателем M423 PD, более длинная по сравнению с М-151;
  • БЧ M255A1- со стреловидными поражающими элементами и со взрывателем M439 RS;
  • БЧ M257 √ осветительная, со взрывателем M-442 (с задержкой);
  • БЧ M261 MPSM √ кассетная;
  • БЧ M264 (RP) - дымовая со взрывателем M439;
  • БЧ M156 (WP) √ зажигательно-дымовая со взрывателем M429
  • БЧ M267 MPSM - практическая;
  • БЧ M274 - практическая сигнально-дымовая;
  • БЧ M278 IR - осветительная ИК, со взрывателем M439 RS;
Все БЧ HYDRA-70 могут быть разделены на две группы: унитарные боеголовки с контактным взрывателем и составные с воздушным подрывом (дистанционный взрыватель M-439).



M-151 НЕ : осколочно-фугасная БЧ. Головная часть изготовлена из ковкого чугуна. Взрыватель M423, M427 или MK 352. Длина √ 1382мм. Общий вес БЧ 3,85 кг, из которых 1,04кг ВВ (B-4). При взрыве боеголовка фрагментируется на тысячи небольших, высокоскоростных осколков. Радиус эффективного поражения - 10 метров, но осколки сохраняют высокую убойную силу и в радиусе более 50 метров. Длина √ 1,382 м. Вес НАР √ 10,4кг.


M-156\259 : Дымовая снаряжённая 900гр WP (White Phosphorous - белый фосфор) и 4,9кг разрывным зарядом. Первоначально использовалась для маркировки целей, но вследствие поджигающих свойств фосфора стала использоваться и как зажигательная. Конструкция аналогична M151, использует взрыватели M423 и M429. Длина √ 1,40 м, старт. вес √ 10,5 кг.
M-229 НЕ: усиленная осколочно-фугасная БЧ, является удлиненной версией БЧ M151. Общий вес БЧ - 7.3 кг из которых 2,18кг ВВ
B-4.

M-247: снятая с производства, но оставшаяся в военном резерве кумулятивная БЧ. Взрыватель M438- головной контактный. Вес БЧ - 3кг, из которых 820гр ВВ (смесь B-4). Бронепробиваемость- 290мм.
M-255A1 Flechette: БЧ разрабатывалась для использования по профилю "воздух-воздух/воздух-земля". Эта боеголовка была засекречена до 1993г. В боеголовке используются стандартные комплектующие от БЧ M261/M267 и взрыватель M439 RS. M-255A1 используется против лёгкобронированных целей и живой силы. Содержит 2500 иголок массой по 1,8 г. M-255E1 содержит приблизительно 1150 иголок массой по 3,8 г. Производится ограниченными партиями для использования со взрывателем M439, по профилю "воздух-воздух или "воздух-земля".
M-257: Осветительная со взрывателем M442 , была разработана для освещения поля боя. Время свечения 100 секунд с мощностью 1 миллион свечей это может осветить область более 1 км2 при оптимальной высоте. Вес M257 - 4,4кг из которых 2,2кг - магниево-натриевая селитра. Длина 1,861 м. Старт. вес √ 11,1 кг.
M-261: High-Explosive Multipurpose Submunition [MPSM] кассетная боеголовка используется против легкой бронетехники, колесных машин, материальной части и живой силы. M261 - снаряжена 9 универсальными суббоеприпасами M-73. Взрыватель M439 обеспечивает программирование времени срабатывания на дальности от 500 метров до приблизительно 7000 метров. На AH-1система RMS программируется только от 700 метров до 6900 метров. Раскрытие происходит в 150м от цели. Субэлемент оптимально дробится на осколки для поражения пехоты и материальной части. 195 осколков по 10гр каждый с начальной скоростью 1500м/с. Вес БЧ M261 - 5,56кг. Каждый M-73 имеет 90гр кумулятивный заряд которыи может пробить 200мм брони. Радиус осколочного поражения 5м, но убойность по незащищенному персоналу сохраняется в пределах 20 м при угле падения 90 градусов.
M-264 RP: дымовая БЧ с использованием 2кг красного фосфора (RP) и двигателя MK66, что обеспечивает дальность от 1000 до 6000 метров. Четырнадцать ракет M264 закрывает 300-400 метра по фронту на 5мин при умеренном ветре. БЧ состоит из 72 шариков RP размещенных в 18 блоках по 4 в каждом, разделенные фетровыми вставками.
M-267: учебная кассетная БЧ, баллистически идентична M261 MPSM. Боеголовка несёт 3 инертных имитаторов нагрузки M75, содержащие приблизительно 28гр пиротехнического порошка. Используется взрыватель M439 RS.
M-274: учебная сигнально-дымовая БЧ, является идентичной M151, содержит приблизительно 57гр перхлората калия и алюминиевый порошок, который обеспечивает сигнатуру и дым. Взрыватель М442. Длина 1,861 м. Старт. вес √ 11,1 кг. БЧ весит 3,8кг.
M-278 IR: осветительная БЧ со взрывателем M439 RS была разработана для освещения поля боя при использовании инфракрасных очков (IR). Вспышка обеспечивает ИК-свет в течение 3 минут.
М-149 Mod 0: новая БЧ со стреловидными поражающими элементами, используемая авиацией морской пехоты США. США впервые обновили кассетные боеголовки со времен войны во Вьетнаме. Новое оружие будет использоваться на вертолетах AH-1W Super Cobra и UH-1N Twin Huey в Афганистане. Новые БЧ 149 Mod 0 отличаются от предыдущих большим размером дротиков. Они предназначены для поражения живой силы противника и легкой бронетехники. Каждый дротик соответствует по размерам пуле калибра 5,56 миллиметра.
Обновленное оружие, в отличие от обычных взрывающихся ракетных боеголовок, способно поражать противника на большей площади. Кроме того, 149 mod 0 могут использоваться и на местности с большим покровом растительности, которая не представляет существенного препятствия для новых дротиков. В отличие от кассетных бомб, каждый элемент новой боеголовки не взрывается, а использует для поражения цели только кинетическую энергию.



БЧ НАР "FFAR / HYDRA-70"

Наиболее интенсивно противотанковые НАР FFAR использовались на Ближнем Востоке в 1982г Израилем. Противотанковая 70мм НАР имела БЧ весом 3кг и обеспечивала бронепробиваемость максимум в 300мм. Израильтяне применяли эту НАР только по полностью устаревшим Т-44, против Т-55 приходилось уже давать большой залп, что было нецелесообразно при семизарядных блоках, которые несли "Кобры". Гироскопическая стабилизация ракеты достигалась не скосом оперения, а скосом сопел, раскручивающих ракету за время работы маршевого двигателя. На малой дальности в 1-1,5км это давало определённое преимущество, но после завершения работы маршевого РДТТ устойчивость движения ракеты уменьшалась и корпус "вилял хвостом" относительно линии прицеливания до 25 град., что давало непредсказуемый угол встречи ракеты с целью. И иногда она "ложилась плашмя" вплоть до несрабатывания взрывателя, иногда кумулятивная струя била в наклонную броню под большим углом встречи.
На дальности 3км круговое отклонение достигало 5-6метров, что делало ракету непригодной для борьбы с точечными целями. Тем не менее, израильские "Кобры" применяли эти НАР против танков с дистанции до 1,5км весьма эффективно. Только против Т-10М, Т-72 и даже Т-62 это оружие оказалось слишком слабым, зато очень эффективным против Т-55. Но малая прицельная дистанция стрельбы подставляла сами "Кобры" под удар. 14,5мм КПВ, которые несли БТР, часть БМП, танки Т-10М(арабы ставили КПВ даже на Т-55) был смертелен для израильских вертолётов. Меньшей мощностью, но адекватной дальностью обладал и новый НСВТ 12,7мм на Т-72, наносивший "кобрам" тяжёлые повреждения. Ми-24 были сильнее бронированы, однако "испытать броню на прочность" от огня американских 12,7мм М-2, установленных на М-60 в специальных закрытых башенках пришлось только трём машинам , атакующий в лоб вертолёт подставлял 5мм броню кабины под углом 70-800 и 12,7 пули отскакивали как горох. Однако в 90% случаев атака танков НАР производилась вне пределов действия зенитных пулемётов. Израильтяне же, после первых потерь от огня КПВ и НСВ от 70мм НАР отказались, предпочитая подвесить под пилон вместо семизарядного блока, ещё пару "Тоу" или четыре 127мм(пятидюймовых) НАР "Зуни". Несмотря на их технологическую отсталость (они сходили с рельсовых направляющих, подобно ракетам "катюши") достаточно мощная кумулятивная БЧ уверенно поражала и современные танки. Эти НАР не вращались, стабилизировались аэродинамически - надкалиберным оперением. Их плохая баллистика с лихвой компенсировалась качественными баллистическими вычислителями производства США с израильскими доработками и позволяла атаковать танки с дистанции 2,5-3 км.70мм НАР оставили штурмовикам, пускавшим их на околозвуковой скорости из 19-зарядных блоков, что позволяло авиации успешно бороться с танками залпами с дистанции 2-3 км, недосягаемой для КПВ.



залп НАР HYDRA с АН-64

К 1983г усовершенствовали и кумулятивную БЧ: в состав кумулятивной воронки ввели порошок обеднённого урана, совершенствовалась форма самой воронки, в итоге бронепробиваемость достигла 390мм. Однако, против советских основных танков после оснащения их экранами и динамической защитой, и эта усовершенствованная НАР оказалась бессильна. В итоге в США вернулись к прежнему варианту с пробиваемостью в 300мм, обеспечивающему поражение легкобронированных целей и имеющему мощный осколочный и фугасный фактор, позволяющий бороться с пехотой и лёгкими укреплениями противника.

----------
http://www.airwar.ru/
http://rufor.org/
----------
Тактико-технические характеристики.

Тип
FFAR
Калибр, мм 70
Длина, мм 1220-1320
Дальность пуска, м 3400 (6000)
Вес ракеты, кг 8,1-10
Вес БЧ, кг 2,5-3,5
Типы БЧ Кум, ОФ, Оск со СПЭ, Осв, Дым, практич

Тип Hydra-70
Калибр, мм 70
Длина, мм 1740
Дальность пуска, м 10000
Вес ракеты, кг 9,6
Вес БЧ, кг до 7,5кг
Типы БЧ те же + Кассетная
